溶接部の渦電流検査

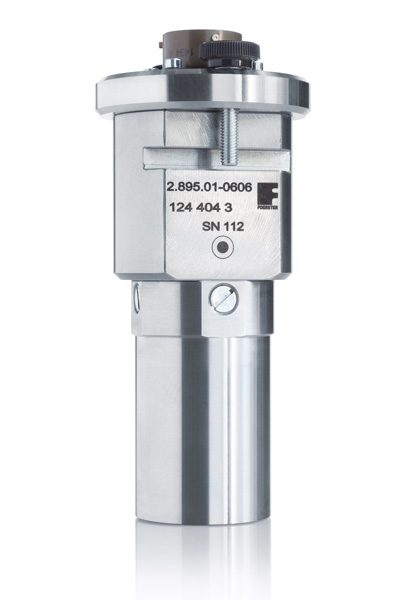

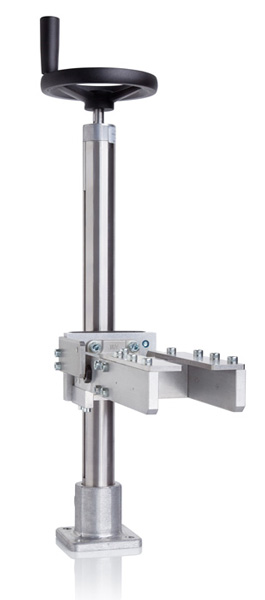

溶接管の縦方向のシーム部は、シンプルなウェルドシームプローブと専用の取り付けホルダーで探傷することができます。これは水平に 200 mm、垂直に270 mm まで調節可能で、探傷位置から上方向に旋回させてロックが可能です。磁化も必要が無いので設置スペースが狭くても導入できます。
利点の概要
- 1個のウェルドシームプローブで全ての外径の管に適応可能
- 小さなスペースしか必要としないので、どの溶接ラインにも導入することができます
- 水冷式ウェルドシームプローブは 1200 ℃までの探傷に対応
- 磁化は必要ありません
テクニカルデータ
トラック幅: | 10 mm または 5 mm |
探傷する材料表面からの距離: | 1 mm ~ 最大 5 mm |
探傷周波数範囲: | 1 kHz ~ 100 kHz。 |
探傷可能材料: | 強磁性材、非磁性材およびオーステナイト系材料 |
高さ調整: | 270 mm まで |
